Musical Fidelity X-10

Δημοσίευση από kokar Την / Το Κυρ Νοε 04, 2012 7:24 pm

line-level preamplifier, το Review του συγκεκριμένου προενισχυτή είναι εδώ
[Πρέπει να είστε εγγεγραμμένοι και συνδεδεμένοι για να δείτε αυτόν το σύνδεσμο.]

Μερικές φώτο φαίνονται παρακάτω...





το σχέδιο του Χ10-D


και του κινεζου....


Έχει επεξεργασθεί από τον/την kokar στις Κυρ Νοε 04, 2012 8:30 pm, 1 φορά
avatar
kokar

Μηνύματα : 622
Εγγραφή : 01/11/2012
Ηλικία : 53
Τόπος : Αργυρούπολη

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από kokar Την / Το Κυρ Νοε 04, 2012 7:28 pm

ένας φίλος που είχε φτιάξει μερικές πλακέτες μου έδωσε και εμένα μια ... thanks Τάκη
εδώ είναι η πλακέτα μονταρισμένη

avatar
kokar

Μηνύματα : 622
Εγγραφή : 01/11/2012
Ηλικία : 53
Τόπος : Αργυρούπολη

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από kokar Την / Το Κυρ Νοε 04, 2012 7:42 pm

όπως θα είδατε ο προενισχυτής δουλεύει με 12ν AC και με πολλαπλασιασμό τάσης ανεβάζει την τάση που χρειαζετε για να
λειτουργήσει.
επειδή όμως εγω θέλω να του βάλω και μια ΕΜ84 που μου ειχε χαρίσει ο ikaros (thanks Βαγγέλη) γεννήθηκε ένα μικρο
πρόβλημα, η λάμπα EM84 χρειάζεται τάση 200 με 250ν .....
το πρόβλημα λύθηκε με μια κατασκευή που είχα κάνει παλαιοτέρα και την εχω ανεβάσει σε διπλανό forum....
Μετατροπή τάσης από 12ν DC σε 280ν DC....
το κύκλωμα...


και η πλακέτα

avatar
kokar

Μηνύματα : 622
Εγγραφή : 01/11/2012
Ηλικία : 53
Τόπος : Αργυρούπολη

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από kokar Την / Το Κυρ Νοε 04, 2012 7:53 pm

η λίστα με τα υλικά του Buffer

R1 = 2,2 Ω 8 Watt Carbon film resistor
R2 , R6 = 6,8 kΩ Metal film resistors
R3 , R7 = 4,7 kΩ Metal film resistors
R4 , R8 = 33 Ω Metal film resistors
R5 , R9 = 330 Ω Metal film resistors
R10 = 330 Ω Metal film resistors
R101 , R201 = 1 MΩ Metal film resistors
R102 , R202 = 1 MΩ Metal film resistors
R103 , R203 = 1 kΩ Metal film resistors
R104 , R204 = 8,2 kΩ Metal film resistors
R105 , R205 = 56 kΩ Metal film resistors
R106 , R206 = 1,5 kΩ Metal film resistors
R107 , R207 = 1,8 MΩ Metal film resistors
R108 , R208 = 10 kΩ Metal film resistors
R109 , R209 = 470 kΩ Metal film resistors
R110 , R210 = 470 kΩ Metal film resistors

C1,C5=470 μf / 35 V (Electrolytic cap- Lead Pitch 5mm)
C2,C3,C4,C6 ,C7 ,C8=1000 μf/35V (Electrolytic cap-Lead Pitch 5mm)
C9 , C10 = 1000 μf / 16 V (Electrolytic cap- Lead Pitch 5mm)
C101 , C201 =0,22μf /250V (Polypropylene cap- Lead Pitch 10mm)
C102 ,C202 = 0,22μf / 250V (Polypropylene cap Lead Pitch 10mm)
C103 , C203 = 220pf / 160 V (Polystyrene cap- Lead Pitch 12.5mm)
C104 , C204 =2,2μf / 250V (Polypropylene cap- Lead Pitch 23mm)
C105 , C205 = 10μf / 50V (Electrolytic cap- Lead Pitch 4mm)

D1 , D2 , D3 , D4 ,D5 ,D6 = ultrafast 1N4007 (Diode)
T1 , T2 = BC 337 (Transistor)
T3 , T4 = BC 327 (Transistor)
V101 , V201 = ECC88 , 6922
LED = RED

Transformer 12Vac/ 2A

edit:
αντί για 2 ηλεκτρολυτικούς παράλληλα 1000μF/16v
έβαλα ένα 3300μF/16v αυτός είναι για την εξομάλυνση των νημάτων
και αντι για την ultrafast 1N4007 εβαλα την MUR180E
[Πρέπει να είστε εγγεγραμμένοι και συνδεδεμένοι για να δείτε αυτόν το σύνδεσμο.]

ο λόγος που έκανα τις αλλαγές είναι γιατί αυτά είχα στο συρτάρι μου....
avatar
kokar

Μηνύματα : 622
Εγγραφή : 01/11/2012
Ηλικία : 53
Τόπος : Αργυρούπολη

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από kokar Την / Το Κυρ Νοε 04, 2012 7:59 pm

η πλακέτα της κατασκευής



ΠΡΟΣΟΧΗ :
η πλακέτα δεν είναι 1:1
avatar
kokar

Μηνύματα : 622
Εγγραφή : 01/11/2012
Ηλικία : 53
Τόπος : Αργυρούπολη

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από kokar Την / Το Κυρ Νοε 04, 2012 8:04 pm

σειρά έχει τώρα το κουτί και η διάταξη των πλακετών....
ο πεθερός μου ειχε πάρει ενα ψηφιακό αποκωδικοποιητή MPG2 ο οποίος είχε βγει σε αχρηστία και μου τον έδωσε....
το κουτί είναι συμπαθητικό



avatar
kokar

Μηνύματα : 622
Εγγραφή : 01/11/2012
Ηλικία : 53
Τόπος : Αργυρούπολη

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από kokar Την / Το Κυρ Νοε 04, 2012 8:20 pm

η πλακέτα μπήκε στο κουτί και ο λόγος που "λάτρεψα" αυτό το κουτί είναι το μπροστινό "παράθυρο" που είχε
ο δέκτης για τα νούμερα του καναλιού..... από αυτό το παράθυρο θα φαίνεται η λάμπα EM84.





εδώ φαίνεται το "παράθυρο" ....




και εδώ πως θα φαίνεται όταν με το καλό τελειώσει...





avatar
kokar

Μηνύματα : 622
Εγγραφή : 01/11/2012
Ηλικία : 53
Τόπος : Αργυρούπολη

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από Ikaros1978 Την / Το Κυρ Νοε 04, 2012 9:04 pm



Παντα ησουν νοικοκυρης.Τωρα θα αλλαζες? Ωραιος.Και το κουτακι ειναι οτι πρεπει!Περιμενω την συνεχεια
avatar
Ikaros1978

Μηνύματα : 283
Εγγραφή : 23/10/2012
Ηλικία : 40
Τόπος : θεσσαλονικη

http://sagoselectronics.gr

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από kokar Την / Το Κυρ Νοε 04, 2012 9:11 pm

ξέχασα να αναφέρω οτι οι λάμπες 6922 ειναι ευγενική χορηγία του Λαζάρου ( lazarost ), thanks φιλε

avatar
kokar

Μηνύματα : 622
Εγγραφή : 01/11/2012
Ηλικία : 53
Τόπος : Αργυρούπολη

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από p.gabr Την / Το Κυρ Νοε 04, 2012 9:39 pm

Πω- πω -πω ομορφιές
Το ματάκι μεταχειρισμένο μου φαίνεται. Παίζει;;;

Για πες όποτε ευχαιρησεις για τα εργαστηριακά τεστ


Έχει επεξεργασθεί από τον/την p.gabr στις Κυρ Νοε 04, 2012 11:21 pm, 1 φορά
avatar
p.gabr

Μηνύματα : 623
Εγγραφή : 23/10/2012
Ηλικία : 58
Τόπος : Αχαρναί

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από Admin Την / Το Κυρ Νοε 04, 2012 9:54 pm



Αρχείο Sprint Layout 6 1:1

[Πρέπει να είστε εγγεγραμμένοι και συνδεδεμένοι για να δείτε αυτόν το σύνδεσμο.]

SprintLayout 6 Viewer-Printer εδώ



[Πρέπει να είστε εγγεγραμμένοι και συνδεδεμένοι για να δείτε αυτόν το σύνδεσμο.]
avatar
Admin
Admin

Μηνύματα : 820
Εγγραφή : 23/10/2012
Ηλικία : 55
Τόπος : Σέριφος

http://electronics.forumgreek.com

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από kokar Την / Το Κυρ Νοε 04, 2012 10:25 pm

p.gabr έγραψε:Πω- πω -πω ομορφιές
Το ματάκι μεταχειρισμένο μου φαίνεται. Παίζει;;;

Για πες όποτε ευχαριστήσεις για τα εργαστηριακά τεστ

Παναγιώτη την ΕΜ84 μου την εχει δώσει ο Βαγγέλης ( ικαρος ) , το αν είναι μεταχειρισμένο η οχι δεν το γνωρίζω
θα το δοκιμάσω και θα δούμε
οταν το τελειώσω θα ανεβάσω και τα τεστ
avatar
kokar

Μηνύματα : 622
Εγγραφή : 01/11/2012
Ηλικία : 53
Τόπος : Αργυρούπολη

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από kokar Την / Το Κυρ Νοε 04, 2012 10:27 pm

Admin έγραψε:

Αρχείο Sprint Layout 6 1:1

[Πρέπει να είστε εγγεγραμμένοι και συνδεδεμένοι για να δείτε αυτόν το σύνδεσμο.]

SprintLayout 6 Viewer-Printer εδώ



[Πρέπει να είστε εγγεγραμμένοι και συνδεδεμένοι για να δείτε αυτόν το σύνδεσμο.]


υ.γ
αυτή είναι η πλευρά των υλικών & των βασεων
avatar
kokar

Μηνύματα : 622
Εγγραφή : 01/11/2012
Ηλικία : 53
Τόπος : Αργυρούπολη

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από kokar Την / Το Κυρ Νοε 04, 2012 10:51 pm

το σχέδιο αυτό το λένε προενισχυτή αλλά έχει κέρδος 1db , άλλοι πάλι το λένε σαν buffer !

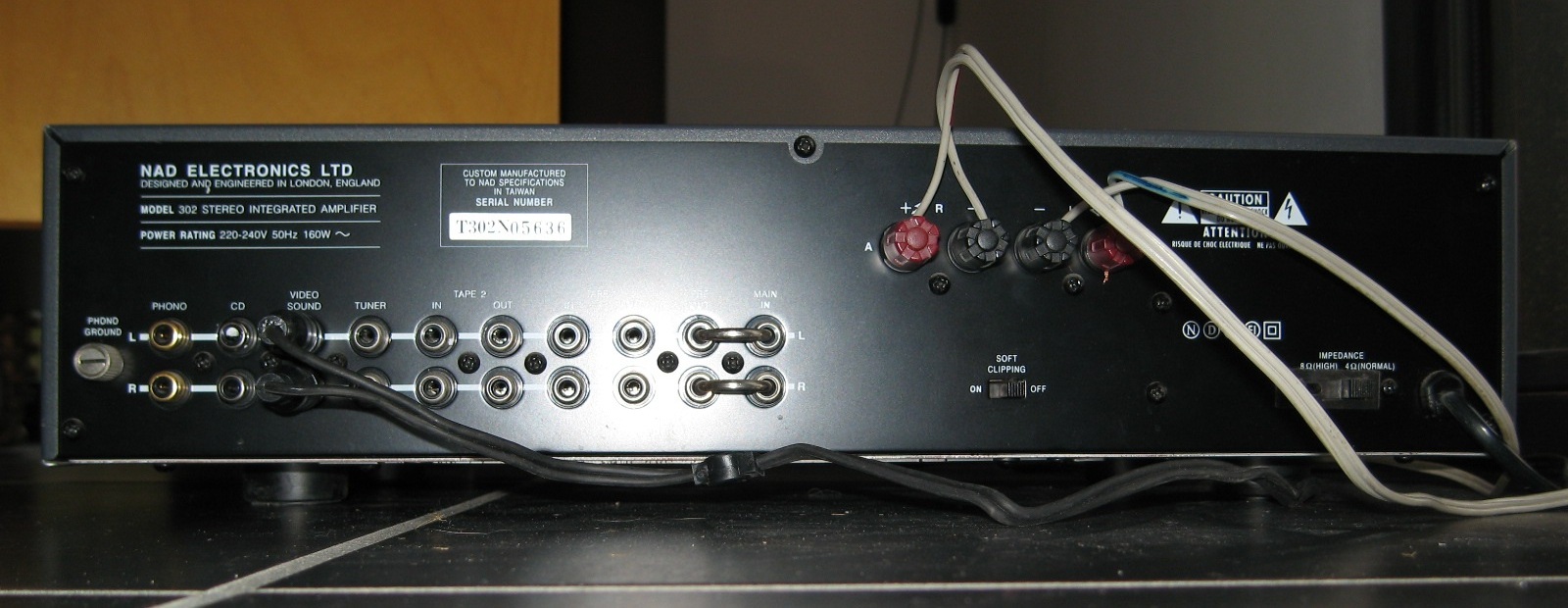

o λόγος που μπήκα στην διαδικασία να τον φτιάξω είναι για να τον συνδυάσω με ενα NAD 302
o οποίος εχει την έξοδο του προενυσχητη του με γεφύρωμα στο τελικό στάδιο οπότε και θα
τον παρεμβάλλω σε αυτό το σημείο




avatar
kokar

Μηνύματα : 622
Εγγραφή : 01/11/2012
Ηλικία : 53
Τόπος : Αργυρούπολη

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από kokar Την / Το Κυρ Νοε 04, 2012 10:55 pm

όποιος βαριέται να το φτιάξει υπάρχει στο ebay σε δημοπρασία !

[Πρέπει να είστε εγγεγραμμένοι και συνδεδεμένοι για να δείτε αυτόν το σύνδεσμο.]
avatar
kokar

Μηνύματα : 622
Εγγραφή : 01/11/2012
Ηλικία : 53
Τόπος : Αργυρούπολη

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από Hulk Την / Το Δευ Νοε 05, 2012 12:12 am

Μπράβο Κώστα! όμορφα πρότζεκτ βλέπω, να πω κι'εγώ την βλακεία μου;
Το buffer τι ακριβώς κάνει σε μία τέτοια εφαρμογή;
avatar
Hulk

Μηνύματα : 737
Εγγραφή : 23/10/2012
Ηλικία : 38
Τόπος : Αχαρναί

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από p.gabr Την / Το Δευ Νοε 05, 2012 8:27 am

Αυτο που θα ηθελα εγω να ρωτησω ειναι τι ενοει με το 1 db
Μαλλον λοιπον διαφορα τασης εισοδου εξοδου και οχι ισχυος

Γιατι στην εισοδο εχουμε πολυ μεγαλο ζ ενω η εξοδος της πρεπει να ειναι γυρω στα 4κωμ
Επομενως δεν παυει να ειναι ενας ενισχυτης ισχυος.
avatar
p.gabr

Μηνύματα : 623
Εγγραφή : 23/10/2012
Ηλικία : 58
Τόπος : Αχαρναί

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από kokar Την / Το Δευ Νοε 05, 2012 8:54 pm

Hulk έγραψε:Μπράβο Κώστα! όμορφα πρότζεκτ βλέπω, να πω κι'εγώ την βλακεία μου;
Το buffer τι ακριβώς κάνει σε μία τέτοια εφαρμογή;

σε γενικές γραμμές το buffer ειναι μια βαθμίδα απομόνωσης των σταδίων και με ενίσχυση κοντά στην μονάδα

αλλά αν θέλεις ρίξε μια ματιά εδώ ---> [Πρέπει να είστε εγγεγραμμένοι και συνδεδεμένοι για να δείτε αυτόν το σύνδεσμο.]
avatar
kokar

Μηνύματα : 622
Εγγραφή : 01/11/2012
Ηλικία : 53
Τόπος : Αργυρούπολη

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από kokar Την / Το Δευ Νοε 05, 2012 8:58 pm

p.gabr έγραψε:Αυτο που θα ηθελα εγω να ρωτησω ειναι τι ενοει με το 1 db
Μαλλον λοιπον διαφορα τασης εισοδου εξοδου και οχι ισχυος

Γιατι στην εισοδο εχουμε πολυ μεγαλο ζ ενω η εξοδος της πρεπει να ειναι γυρω στα 4κωμ
Επομενως δεν παυει να ειναι ενας ενισχυτης ισχυος.

Παναγιώτη το αρχικό link το ειδες?
για να μην το ψάχνεις σου έκανα copy paste το παρακάτω

""Essentially, the unit is an impedance-matching device," he explains. "It has a very high input impedance, of about half a meg [500k ohms—Ed.], and quite a low output impedance—we rate it at 200 ohms or less, but in fact it's about 15 or 20 ohms. What this does is allow a CD player to operate perfectly. You can take almost any old CD player, bang an X-10D on the end of it, and you can't believe the results you get.""
avatar
kokar

Μηνύματα : 622
Εγγραφή : 01/11/2012
Ηλικία : 53
Τόπος : Αργυρούπολη

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από kokar Την / Το Δευ Νοε 05, 2012 8:59 pm

τελικά ο Γρηγόρης το βρήκε, υπάρχει και στο ebay σαν κιτ

[Πρέπει να είστε εγγεγραμμένοι και συνδεδεμένοι για να δείτε αυτόν το σύνδεσμο.]
avatar
kokar

Μηνύματα : 622
Εγγραφή : 01/11/2012
Ηλικία : 53
Τόπος : Αργυρούπολη

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από p.gabr Την / Το Δευ Νοε 05, 2012 9:14 pm

OK κωστα δεν το είχα διαβάσει

Σχεδόν αυτό που και εγώ είπα. Ευχαριστω
avatar
p.gabr

Μηνύματα : 623
Εγγραφή : 23/10/2012
Ηλικία : 58
Τόπος : Αχαρναί

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από kokar Την / Το Τρι Νοε 06, 2012 10:20 pm

αυτό που έκανα σήμερα ήταν η πίσω πλευρά του κουτιού καθώς και οι συνδέσεις IN-OUT
και το τροφοδοτικό του DC-DC Converter





avatar
kokar

Μηνύματα : 622
Εγγραφή : 01/11/2012
Ηλικία : 53
Τόπος : Αργυρούπολη

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από p.gabr Την / Το Τρι Νοε 06, 2012 10:51 pm

πω πω πω και Αρ-εφ-ικά μπλενταζάκια Shocked

Η γειωσούλα είναι λίγο τσίπικια μου φαίνεται
avatar
p.gabr

Μηνύματα : 623
Εγγραφή : 23/10/2012
Ηλικία : 58
Τόπος : Αχαρναί

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από kokar Την / Το Τρι Νοε 06, 2012 11:32 pm

τα έκοψε το μάτι σου εε? Laughing
avatar
kokar

Μηνύματα : 622
Εγγραφή : 01/11/2012
Ηλικία : 53
Τόπος : Αργυρούπολη

Επιστροφή στην κορυφή Πήγαινε κάτω

Απ: Musical Fidelity X-10

Δημοσίευση από spirakos Την / Το Τρι Νοε 06, 2012 11:45 pm

Αν δε κοψει και το ματι του Παναγιωτη, καληνυχτα μας
Κωστα πως δειχνει το ματακι μπροστα, το εχεις δοκιμασει?

_________________
avatar
spirakos

Μηνύματα : 1041
Εγγραφή : 23/10/2012
Ηλικία : 23
Τόπος : Κερατσίνι

Επιστροφή στην κορυφή Πήγαινε κάτω

Σελίδα 1 από 3 1, 2, 3  Επόμενο

Επιστροφή στην κορυφή



Δικαιώματα σας στην κατηγορία αυτή
Δεν μπορείτε να απαντήσετε στα Θέματα αυτής της Δ.Συζήτησης
